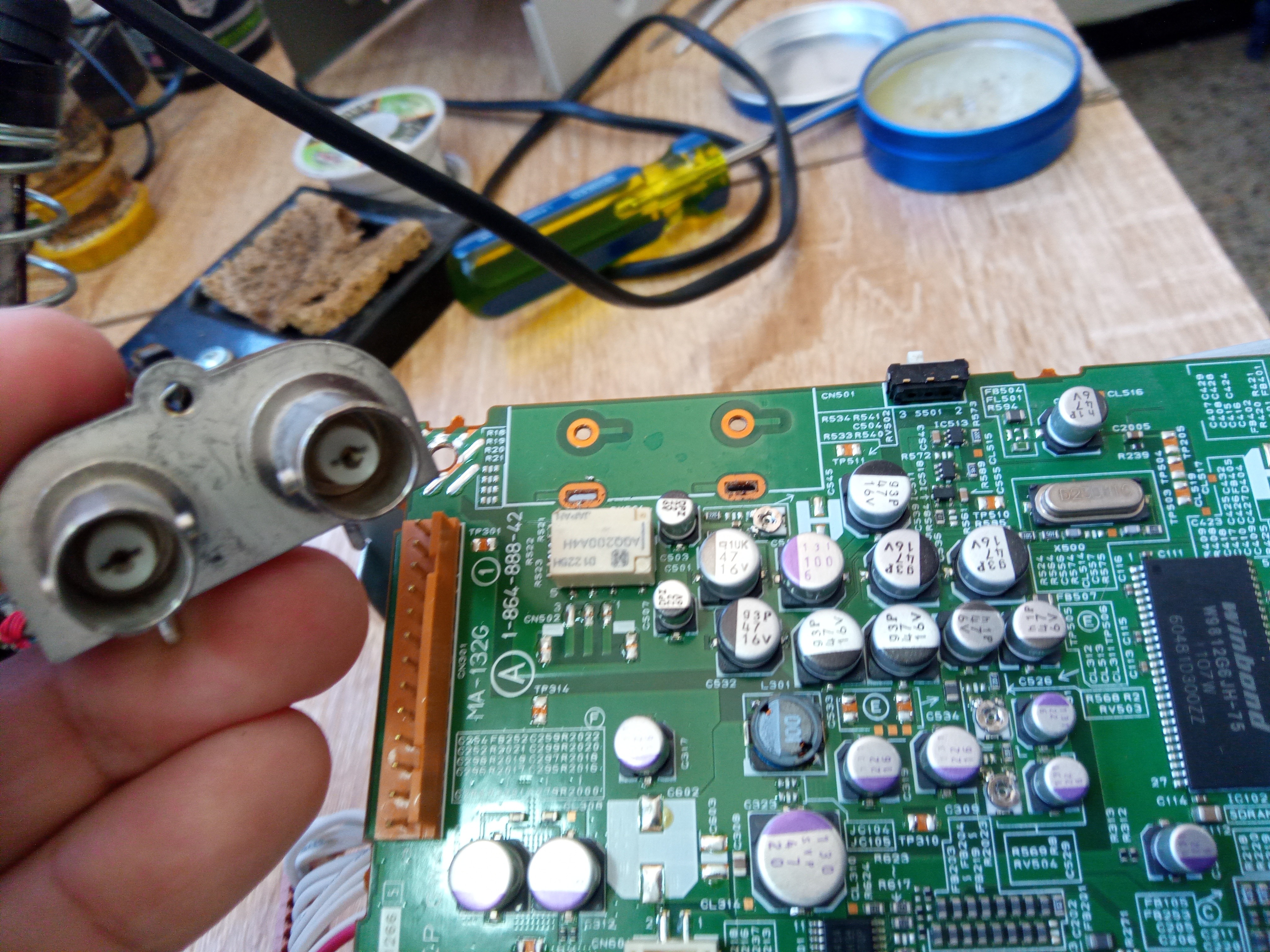

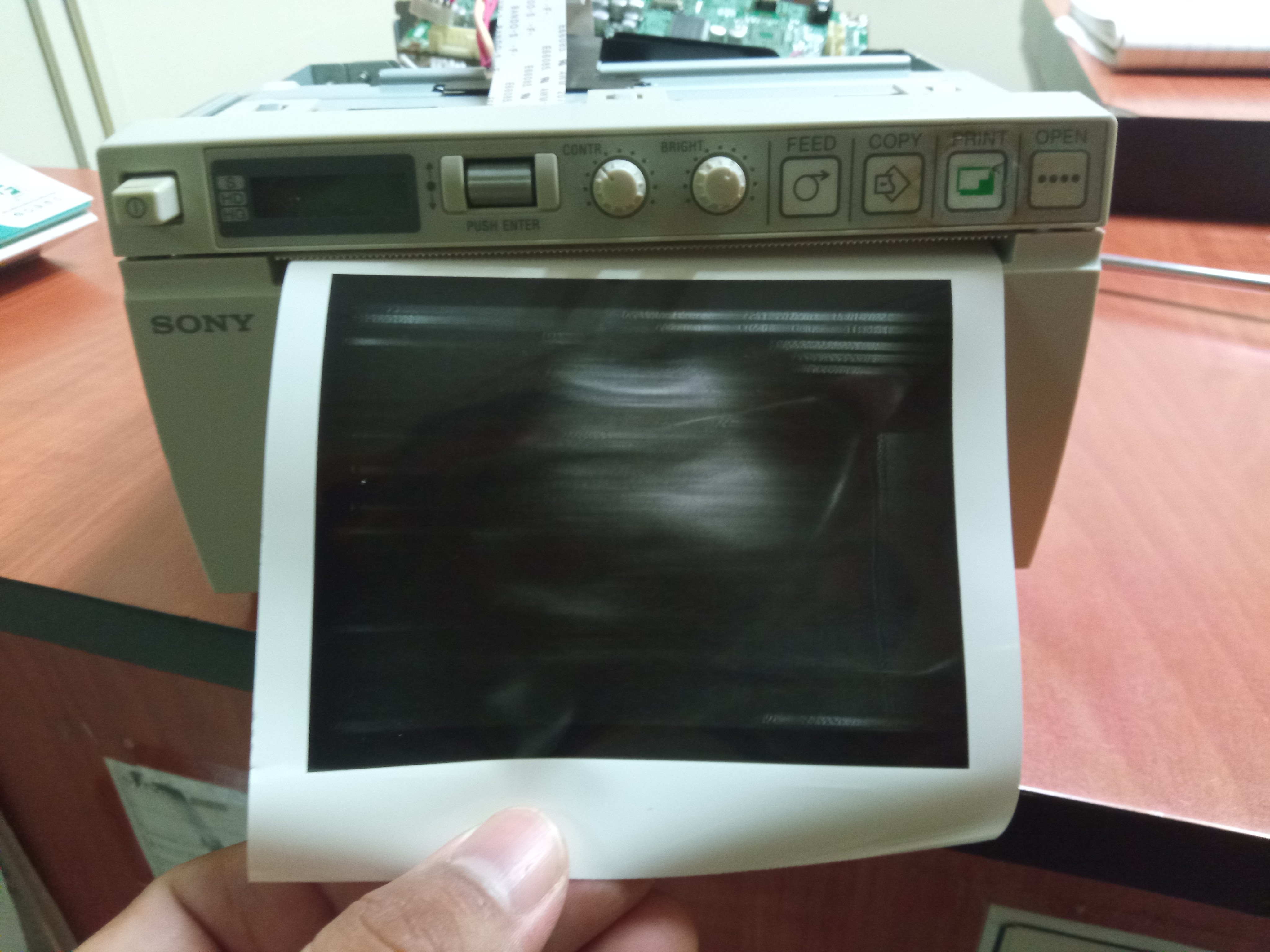

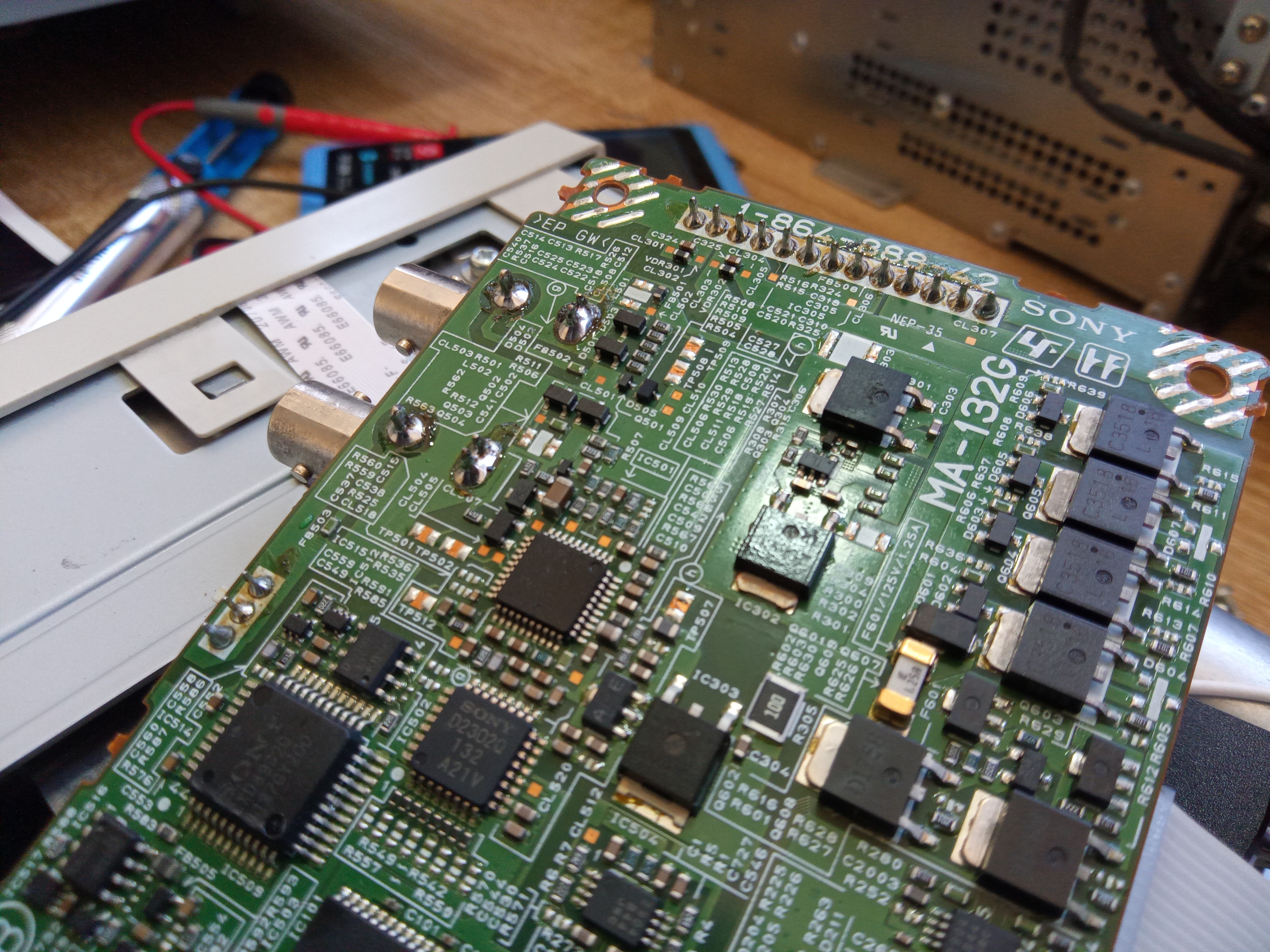

REPARANDO UNA IMPRESORA DE ECOGRAFÍA #Español #Bioingeniería #Electromedicina Tengo días tratando de reparar una pequeña impresora de un ECÓGRAFO de la marca : MEDISON. No les miento se me ha dificultado mucho ya que hasta hoy es que encontré la falla. Estas son las que se usan para imprimir en un papel como de fotografía, los registros de imágen por ultrasonido. Vamos a ver primero: ¿QUE ES UN ECÓGRAFO? Un ecógrafo es un equipo de diagnóstico por imágen, que mediante unas sondas especiales, emite ultrasonidos.(sonidos inaudibles para el oído humano ya que el máximo que podemos escuchar es a una frecuencia de aproximadamente 20Khz) estos ultrasonídos rebotan en nuestros órganos y son captados por la misma sonda que los emiten, generando una imagen a partir de este proceso. Los ecógrafos tienen su impresora y está puede fallar por diversas razones. En la primera imagen que les comparto se puede ver qué el registro o impresión de la imágen es de muy mala calidad, se ve muy borrosa y esto no debería estar pasando. ¿ Las causas? Podría ser falla del cable BNC que comunica al equipo con la impresora, falla de los conectores que van directamente en la tarjeta madre electrónica, alguna interferencia o radiofrecuencia parásita que esté captando el equipo etc.. Ya he descartado varias hipótesis del porque está fallando. Y creo haber conseguido la falla en este momento. Resulta que ya la impresora está haciendo su trabajo pero probando la con otros equipos. En este momento voy a salir a la consulta del Dr al cual le estoy atendiendo, para probar. Si la falla persiste es desde el equipo propiamente y no por la impresora. En ese caso ya voy preparado con un conector RCA hembra el cual tendría que reemplazar en la placa electrónica y esa creo sería la solución definitiva. Al menos eso espero. @ozzycrypto Las imágenes son todas originales. Tomadas con mi celular UMIDIGI A9
